НВ-ПБ

Навигационно-посадочный вычислитель самолёта Ил-62 предназначен для определения текущих координат Местоположения самолёта и выполнения совместно со схемой автоматического управления автоматического или полуавтоматического полёта по маршруту и в районе аэродрома посадки. В комплект НВ-ПБ входят:

• Индикаторы-задатчики текущих счисленных координат Xс,Yс(в системе ГО и в системе ВПП) - блоки П-2-3, П-3-3.
• Индикаторы-задатчики координат ППМ Xи,Yи(в системе ГО) - блоки П-4-4, П-5-4.
• Индикаторы-задатчики координат радиосредств коррекции Xр,Yр(в системе ГО) - блоки П-6-3, П-7-3.
• Индикаторы-задатчики ИЗПУ и ортодромического заданного ПУ (ОЗПУ) ППМ Xи,Yи(в системе ГО) - блоки П-9-1, П-12-3.
• Индикатор-повторитель координат ППМ Zп,Sп (в системе ЧО) - блок П-33-4.
• Индикатор поправок - блок П-10-4.
• Блок импульсного счисления координат П-17-2.
• Блок раскладки скоростей П-30-3.
• Блок программы маршрута и посадки П-31-4.
• Щиток управления штурмана - блок П-14-4.
• Задатчик ветра НВ-2П.
• Другое оборудование.

Навигационный вычислитель НВ-ПБ представляет собой цифроаналоговое счётно-решающее устройство, которое решает следующие задачи:

• автоматически непрерывно определяет методом счисления пути текущие координаты самолёта в частной или главной ортодромии прямоугольных систем координат;
• преобразовывает счисленные координаты самолёта из одной прямоугольной системы координат в другую;

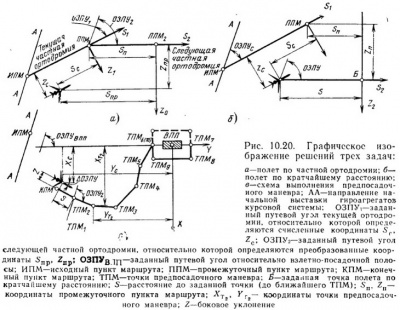

  Графическое решение трёх задач НВ-ПБ (Нажать для увеличения)
• корректирует автоматически вычисленные координаты самолёта по данным радиотехнических средств ближней навигации (РСБН, VOR/DME) и посадки (КГС, ILS);
• корректирует полуавтоматически вычисленные координаты местоположения самолёта по данным РЛС;
• корректирует автоматически БУ по данным аппаратуры Курс-МП;
• расшифровывает (определяет координаты местоположения) неопознанные радиолокационные ориентиры, видимые на экране РЛС);
• программирует заход на посадку (предпосадочный маневр);
• вырабатывает управляющие сигналы в систему автоматического управления в режимах полёта по маршруту и предпосадочного маневра;
• обеспечивает полёт по кратчайшему расстоянию (КР);
• определяет и указывает величину и направление скорости ветра.

НВ-ПБ работает в четырёх режимах:

• счисление пути;
• преобразование координат;
• коррекция;
• заход на посадку.

См. также

• НВУ
• НИ-50
• АНУ
• НАС-1

Источники

• Пассажирский самолет Ил-62. Часть II Под общей ред. Г.В.Новожилова. М.:Машиностроение, 1981
