НВУ
Навигационное Вычислительное Устройство. Наиболее широко известно изделие НВУ-БЗ, применяемое на самолётах Ту-154. Предназначено для непрерывного автоматического счисления текущих частноортодромических (ЧО) координат самолета с индикацией их на планшете и выдачи сигналов для автоматического и полуавтоматического управления самолетом. Навигационный вычислитель НВУ-БЗ решает следующие задачи:
- определяет координаты местоположения самолета в частноортодромической системе координат методом счисления пути по данным точной курсовой системы ТКС-П2 доплеровского измерителя путевой скорости и угла сноса ДИСС-ЗП или по данным системы воздушных сигналов СВС-ПН-15-4 и «запомненным» значениям направления и скорости ветра;
- преобразует текущие координаты самолета в координаты, вычисленные в системе отсчета следующей частной ортодромии;
- автоматически корректирует счисленные координаты самолета по данным радиотехнической системы ближней навигации РСБН-2СА;
- формирует управление сигналы и выдает их в автоматическую бортовую систему управления самолетом;
- индицирует местоположение самолета на картографическом планшете;
- вычисляет и индицирует направление и скорость ветра.
Навигационный вычислитель работает в следующих диапазонах изменения навигационных параметров:
- курс - от 0 до 360°
- истинная воздушная скорость - от 200 до 1200 км/ч
- путевая скорость - от 200 до 1200 км/ч
- угол сноса -от -30 до +30°
- направление ветра - от 0 до 360°
- скорость ветра - от 0 до 300 км/ч
В навигационном вычислителе НВУ-БЗ предусмотрено программирование следующих параметров:
- текущих прямоугольных координат самолета:
- вдоль оси маршрута - 0-950 км
- перпендикулярно оси маршрута ±500 км
- заданного путевого угла (ЗПУ) - от 0 до 360°
- значения линейного упреждения разворота (ЛУР) от 5 до 25 км с дискретностью 5 к
Максимальная инструментальная погрешность счисления пути не превышает:
а) при работе с ДИСС-ЗП ±1% от пройденного пути в диапазоне скоростей 700—1100 км/ч и угле сноса ±200 о;
б) в режиме «Память» ±2,2% от пройденного пути в диапазоне скоростей 500—1100 км/ч и угле сноса ±20°.
Максимальная инструментальная погрешность преобразования прямоугольных координат текущей частной ортодромии в прямоугольные координаты следующей частной ортодромии не должна превышать ±5 км.
Недокументированные приёмы использования НВУ
Большинство недокументированных методов применения НВУ основаны на применении ГО. То есть когда в окошке ЗПУ выставляется ПМПУ ВПП, в качестве главной ортодромии, а Z и S принимаются за X и Y соответственно.
На взлёте
- Если "Счисление" включаем на разбеге, удобно выставить на первом комплекте курс взлета, Z на 0, а S на минус (расстояние до первого разворота + радиус разворота).ЛУР - 5 км, а на втором установить курс выхода после первого разворота и S до точки выхода из района аэродрома.
- На исполнительном курс взлета - на одном комплекте, Z и S на 0 (тогда будет отрабатывать от исполнительного). На втором курс на первую точку, S до неё и Z (или подкрутить потом, на точке будет всё равно 0. Тогда в случае вынужденной посадки не ошибешься с боковым уклонением.
На "коробочке"
- Выставляем курс взлета и включаем "Счисление". В окошках S и Z будет наглядно отсчитываться положение ЛА относительно ВПП. Удобно фиксировать ширину "коробочки"(Z) и удаление от порога ВПП(S).
На заходе

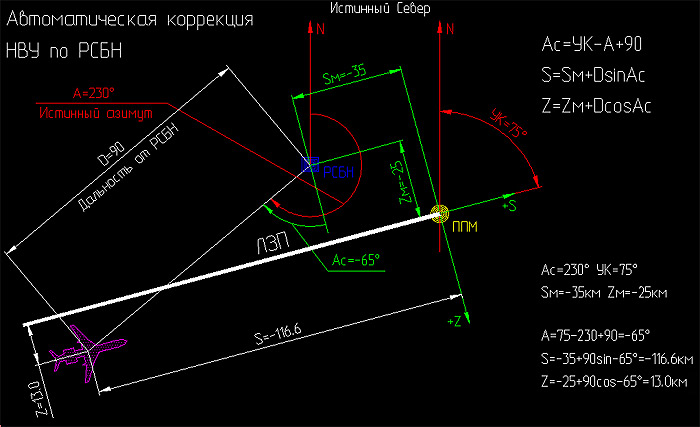

- Задав, в одном из комплектов, положение порога ВПП относительно РСБН, как Sm и Zm, посадочный курс (ПМПУ) как "Угол карты"(ИЗПУ), в режиме "Коррекция" можно отслеживать на S и Z положение ЛА на схеме захода.
Предварительный расчёт Sm, Zm и ИЗПУ удобно выполнять на NCalc (вкладка ГО), а широту и долготу брать из схемы аэропорта, либо определять прямо в MSFS, поставив ЛА на исполнительный. Там же, на исполнительном, выставив в "Угол карты" истинный посадочный ПУ ВПП и включив режим "Коррекция" (при обнулённых Sm и Zm), получим в окошках S и Z готовые значения требуемых нам Sm и Zm, только с обратным знаком.
- Перед конечным участком (когда КПМ является КТА) на неактивном комплекте вводим в "ЗПУ" ПМПУ и обнуляем Zп и Sп. На конечном участке, принудительно переключаем НВУ на этот комплект и на S и Z у нас отрабатывается расстояние и боковое уклонение от КТА.
Ссылки
- Навигационное вычислительное устройство НВУ-БЗ Ту-154Б Описание НВУ на сайте Aviationsweb.ru
- Раздел "НВУ" в FAQ форума ПТ
- Ту-154 Методика расчета элементов полета самолета
См. также
|
Это незавершённая статья. Вы можете помочь проекту, исправив и дополнив её. |
